　　一、项目介绍

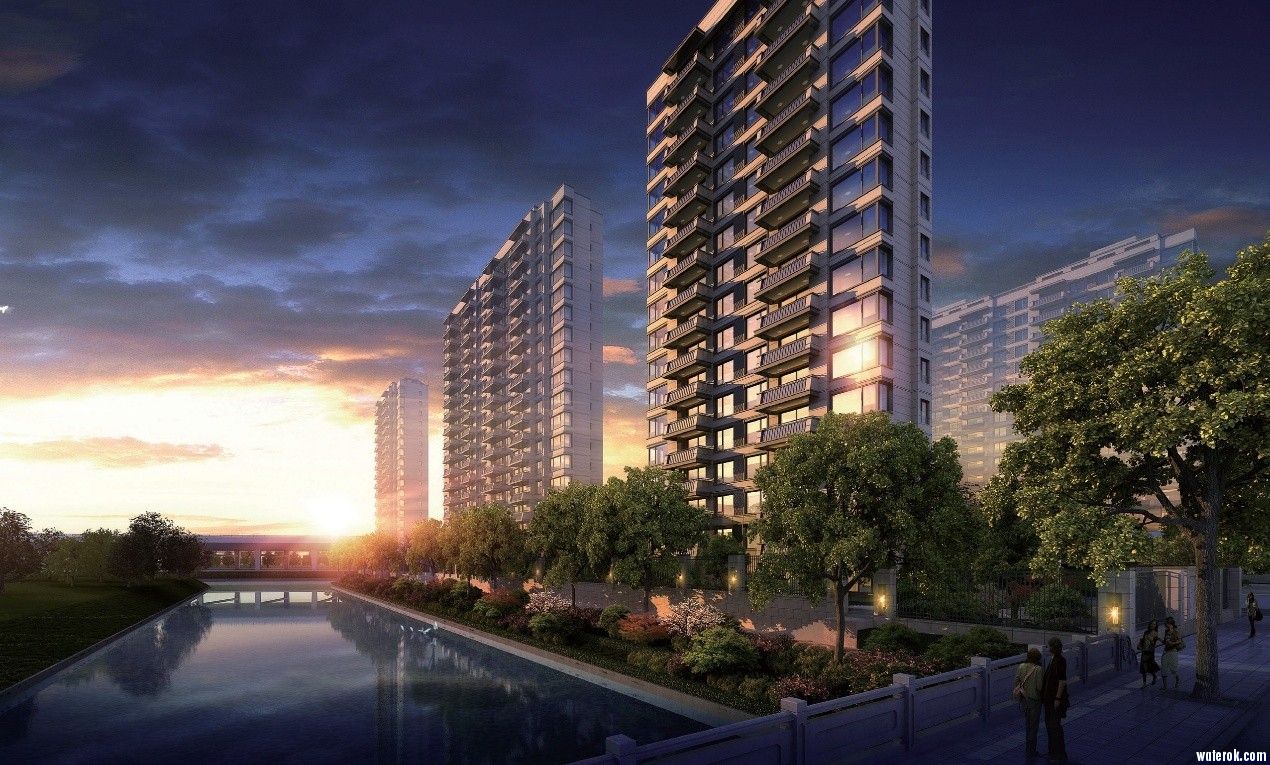

" p8 k: C+ s6 r, W　　张江·三湘森林海尚位于上海浦东张江中环，总建筑面积60238m2，绿化率35%。项目由六栋17～18层高层组成，户型面积为87.93m2～89.41m22 房2厅1卫、109.33m2～111.58m23房2厅1卫和126.12m2～136m23房2厅2卫。地理位置优越，靠近中环、度假区高架路、华夏高架路等，出行便捷。
, u$ E  w9 B+ V8 ~" Y& B* L: D

二、新风设计数据　　(一)设计依据及范围
　　1、设计依据
" l9 N5 P% M. v# O+ m( Y5 p　　《采暖通风与空气调节设计规范》GB 50019-2003
　　《 通风与空调工程施工质量验收规范》GB 50243-2002
　　《民用建筑工程室内环境污染控制规范》GB 50325-2010
) o# w# D5 O- t: w. Y0 D　　《民用建筑供暖通风与空气调节设计规范》GB 50736-2012
' h, n. Z7 c: h$ P3 G' a, N　　2、设计范围新风系统设计
: T# ?: H; V) f2 }! n9 Z* x　　(二)设计参数
0 z- v, s* D/ U. r) b' v, Q7 }8 Y　　1、室外污染物现状
　　PM2.5及PM10等污染物的聚集，在冷季(10月至第二年4月)比暖季(5月至9月)更强。在冬季和春季明显高于夏季和秋季。

2、室内设计参数

室内环境污染物限值

污染物	限量值
甲醛	≤0.08mg/m3
苯	≤0.09mg/ m3
氨	≤0.2mg/ m3
总挥发性有机物（TVOC）	≤0.5mg/ m3
PM2.5	≤75μg/ m3

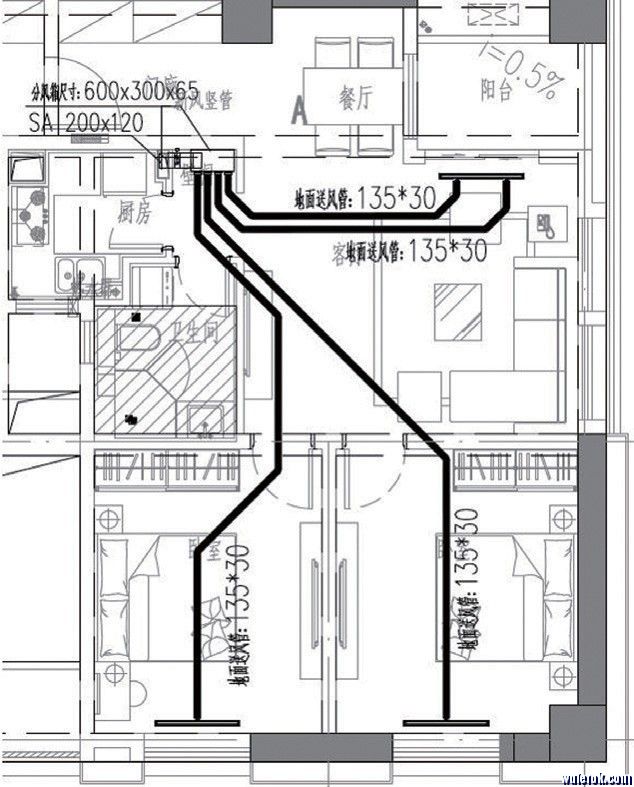

（三）地送风设计图

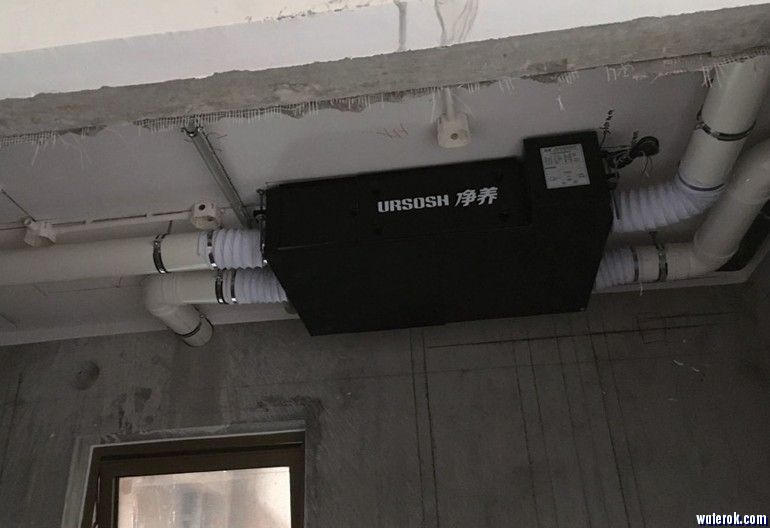

三、新风系统施工　　(一)新风机的安装
  Q8 p& U, R8 r6 G" Q( j　　1、所选位置的承重面要有一定的承重性，达到承重要求。
/ G* b& t3 v4 a8 I　　2、根据主机吊脚位置，标定位置后，安装吊杆。务必做到主机安装后吊杆与水平面垂直。

3、做好减震措施(根据实际情况选用减震弹簧)，固定主机时使用橡胶垫圈减震，吊杆的内膨胀螺丝不宜打在强度不足的地方，以免产生振动，造成噪音。

　　4、主机吊装需做到水平，可用水平仪测量。上部不可贴天花板，下部不可贴吊顶，空间至少在20mm以上。
  b& E" M3 J  _8 f# x! |& c& B　　5、主机检修口需朝向易于检修的方向，吊顶靠近检修口位置预留足够大的检修口，要能容许整机拆卸，以便于日常维护。
　　6、电源线、网线需套管，吊杆需做防锈处理。

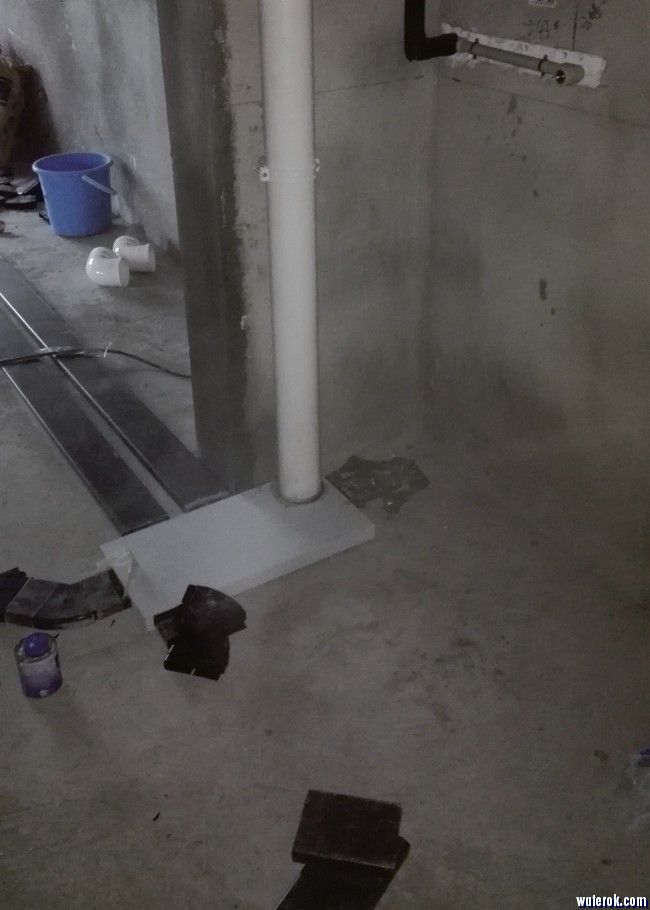

3 Z, |* ^+ @$ Q. M( O　　(二)新风立管及分风静压箱
　　1、新风立管与分支箱需严格按设计要求，安装在隐蔽并不影响其他装修施工的位置。
: [4 p; U$ R! q. P" {  ~/ Q. i/ Y; @

2、立管与分支箱连接可直接插入风管接头，底部留出空间，立管可用管卡固定在墙面，需与地面保持垂直。

　　3、扁管与分支箱连接，有多余的风口需用堵头堵住，立管、扁管与分支箱的连接处需用硅酮结构胶固定和密封。
　　4、分支箱用螺钉固定在地面，保证不会移位。

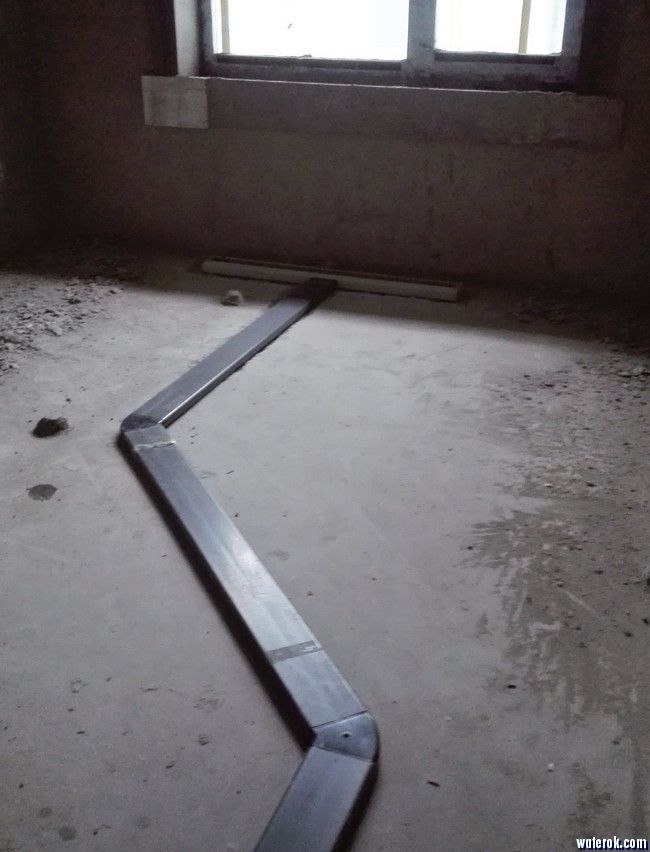

% ~2 s; e# j. \- B+ E$ P3 n: ~　　(三)地面风管
/ \# F( S  ?4 g$ f

地面风管一般为pvc扁管。

1、施工前地面必须找平，无凸起和杂物置于风管下，保证风管铺设平整。

2、使用设计规定管径的风管，铺设时每隔0.5m使用管卡在地面固定。需要转弯时使用45度弯头连接，90度弯可采用两个45度弯头。与其他管线有交叉时，应在地送风管下开槽预埋所经的管线。

3、风管连接时必须用胶水粘接保证固定不松动，风管之间的平行距离应保持5cm以上，防止浇地坪时产生空鼓。

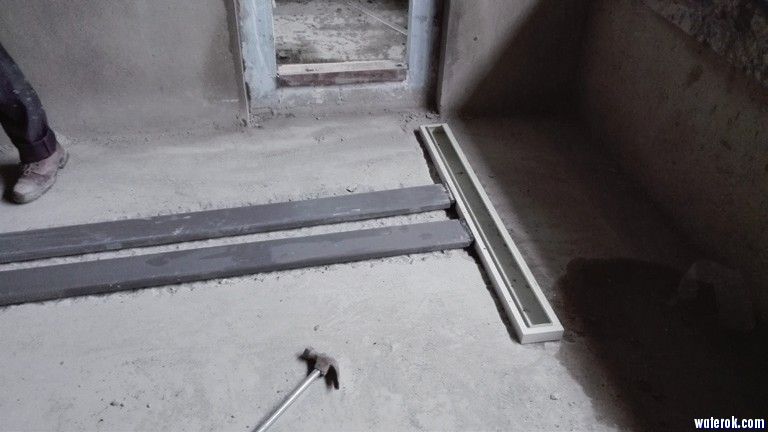

（四）地送风口

1、严格按设计要求确定安装位置，与前、左、右墙的距离必须与设计规定的一致，保证不会产生歪斜等现象。

2、地面送风底盒需用螺钉固定在地面（最好四个角都固定），保证不会移动。底盒安装完成后需连接调风阀和地风管，注意连接处的密封和固定，安装完后关闭调风阀。

3、底盒需配置防尘盖板，用螺丝固定，在装饰施工未完成前不建议拆除，以防止灰尘等垃圾进入地方口造成污染。

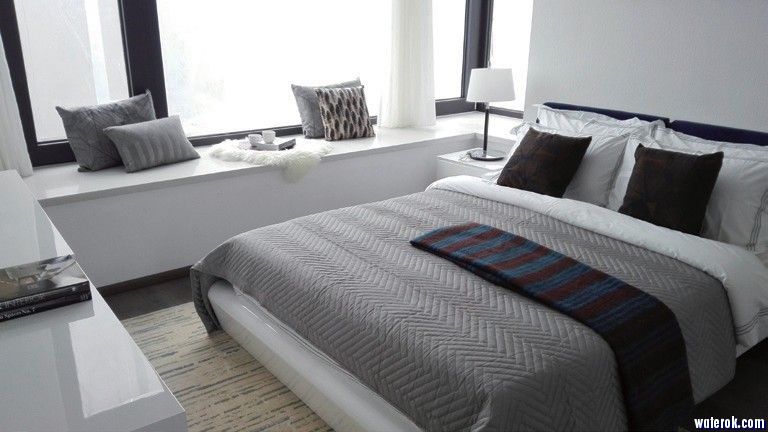

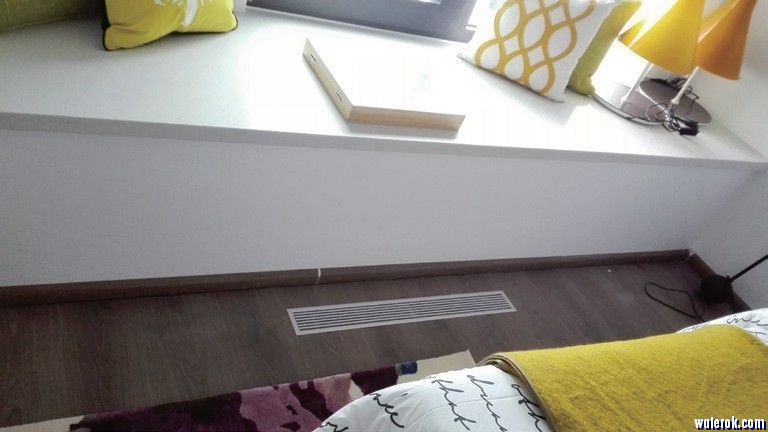

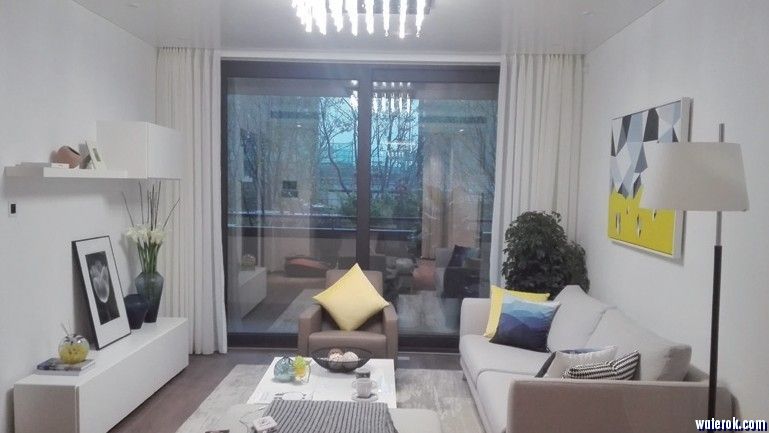

(五)安装效果图欣赏

　　四、项目总结
) M5 U; d7 a3 |- p: p　　上海净养环保科技有限公司是集空气处理设备的研发、生产、销售为一体的高科技企业，致力于营造节能、洁净、舒适、健康的人居环境。其以不断改善客户人居环境的空气质量为目标，坚持不懈地进行技术创新与研发，嫁接国际前沿科技，把先进的通风净化理念和现代化的节能环保技术应用到自主研发的新风净化系统中，为客户提供系统的除霾解决方案，打造会呼吸的空间。一切以客户满意为根本!
